MLCC行業與射頻微波MLCC行業分析

• 楊興杰 2024年3月1日 來源：中研網 499 26
• 繁體

電子元器件是電子信息產業的基礎，伴隨著電子信息產業的發展而發展。自二十世紀九十年代起，網絡通信、消費電子、汽車電子及工業控制等產業發展迅猛，同時伴隨著國際制造業向中國轉移，我國電子信息產業實現了全行業的飛速發展，電子元器件產業作為電子信息產業的重要一

一、MLCC 行業概述

電子元器件是電子信息產業的基礎，伴隨著電子信息產業的發展而發展。自二十世紀九十年代起，網絡通信、消費電子、汽車電子及工業控制等產業發展迅猛，同時伴隨著國際制造業向中國轉移，我國電子信息產業實現了全行業的飛速發展，電子元器件產業作為電子信息產業的重要一環，產業規模也隨之不斷發展壯大。

電容器是電子線路中必不可少的基礎電子元件，是被動元器件中占比最大的元器件。電容器通過靜電的形式儲存和釋放電能，在兩極導電物質間以介質隔離，并將電能儲存其間。主要作用包括電荷儲存、交流濾波或旁路、切斷或阻止直流、提供調諧及振蕩等。幾乎所有的電子設備中都需要規?；碾娙萜髋渲谩?/div>

圖表：2022年全球被動元器件產品結構

數據來源：ECIA

根據介質不同，電容器產品可分為陶瓷電容器、鋁電解電容器、鉭電解電容器和薄膜電容器等。相比其他電容，陶瓷電容具有體積小、電壓范圍大、價格相對較低等優點，在小型化趨勢下小體積陶瓷電容需求巨大。

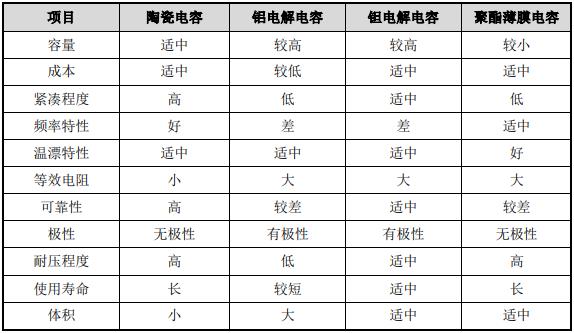

圖表：不同類型電容器的特點對比

數據來源：中國電容器網

2021年，四類主要電容器市場中，陶瓷電容器占比超過50%，而陶瓷電容器主要可分為單層瓷介電容器（SLCC）和多層瓷介電容器（MLCC），其中MLCC的市場規模占整個陶瓷電容器的90%左右。

SLCC是在陶瓷基片兩面印涂金屬層，然后經低溫?zé)Y(jié)而成，其外形以圓片形居多。MLCC則采用多層堆疊的工藝，將若干對金屬電極嵌入陶瓷介質中，然后再經高溫?zé)Y(jié)而形成，外形以方形獨石狀為主。

MLCC 作為陶瓷電容器的主要類別之一，按介質材料的溫度穩定性可以分為兩類，即Ⅰ類陶瓷電容器（ClassⅠceramic capacitor）和Ⅱ類陶瓷電容器（ClassⅡeramic capacitor）。

Ⅰ類陶瓷電容器又稱高頻陶瓷電容器，使用低介電常數陶瓷制成，特點是介質損耗小、絕緣電阻高、溫度穩定性好，但容量一般較小，主要應用于高頻場景下要求損耗小和電容量穩定的電路之中。Ⅱ類陶瓷電容器又稱為低頻陶瓷電容器，特點是比電容大，電容量隨溫度呈非線性變化，損耗較大，常用在電子設備中的低頻電路等對損耗和電容量穩定性要求不高的電路中。公司主要產品射頻微波 MLCC 主要使用Ⅰ類陶瓷，可實現 MLCC 的高頻特性。

二、射頻微波 MLCC 行業概述

射頻微波 MLCC 是指用于電子整機射頻微波電路的 MLCC，屬于Ⅰ類陶瓷電容器類別。射頻（RF，Radio Frequency 的縮寫）一般指頻率范圍為 300kHz～300GHz 之間的電磁波，而微波（Microwave）一般是指頻率在300MHz~300GHz之間的電磁波，處于射頻頻段的高頻部分。在整個電磁波譜中，射頻/微波處于普通無線電波與紅外線之間，是頻率最高的無線電波，其頻帶寬度比所有普通無線電波波段總和大1,000倍以上，可攜帶的信息量巨大。

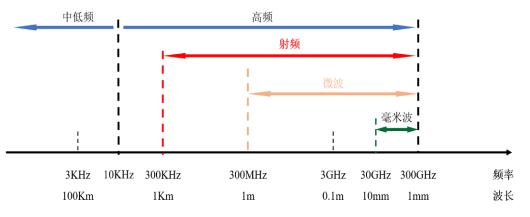

圖表：射頻、微波的頻率在電磁波譜中的位置

數據來源：中研普華產業研究院整理

射頻微波技術主要用于移動通信、雷達、電臺等無線通信領域及醫療、半導體等領域的射頻微波電路之中。射頻微波MLCC起源于國外，21世紀初，隨著第三代移動通信系統（3G）、無線局域網、新一代交換機、全球衛星系統等行業的快速發展，市場對在射頻、微波頻段下具有高品質因數射頻微波MLCC的需求量逐步上升，射頻微波MLCC的市場規?？焖贁U張。射頻微波MLCC在國內研究起步晚，技術含量高，且國內材料工業相對落后，因此在射頻微波MLCC快速發展過程中，國內企業在此領域的研究、制造水平與國外存在一定差距。隨著射頻微波技術在國內的逐步應用，國內市場對射頻微波MLCC的需求也快速提升，國內廠商開始研究、生產射頻微波MLCC。而后，隨著國產化替代進程的加速，國內射頻微波電路應用過程中國內方案、國產元器件的滲透度逐步提升，為國產射頻微波MLCC進一步發展帶來了機會。

由于射頻微波電路大多具有高頻率、高功率、高可靠性等特點，要求應用于該領域的電子元器件產品具有較高性能，且可以在極端環境下正常工作。射頻微波MLCC產品便是可以應用于射頻微波電路之中的MLCC產品。與常規MLCC相比，射頻微波MLCC具有高Q值、高自諧振頻率、低ESR、低損耗、高可靠性等特點，主要應用于移動通信基站、廣播電視發射機、核磁共振線圈、半導體射頻電源及激光設備、軍用電臺、雷達等整機產品的射頻微波電路、功率放大器、LC濾波器、收發組件、微波組件中。

同時，射頻微波MLCC因其使用條件嚴格（包括環境要求，性能要求），對材料、工藝技術要求較特殊，主要體現在以下幾方面：

①陶瓷介質：射頻微波MLCC通常采用低介電常數的微陶瓷材料，該類瓷料可在高頻條件下具有低損耗，高耐壓，高穩定的特性。

②電極材料：射頻微波MLCC內電極材料通常采用高溫穩定的貴金屬鈀、鉑，使得產品可靠性更高；或者采用導電性好的銅或銀，使產品高頻下Q值更高。

③產品設計：射頻微波MLCC內部電極結構設計特殊，需要考慮多種參數，綜合各種因素，選擇最佳平衡點，并且需要進行電磁場仿真設計。

④工藝復雜：射頻微波MLCC生產中需解決內電極與陶瓷體匹配問題、陶瓷介質致密性問題，射頻性能指標測試問題等工藝難點。

⑤測試技術：射頻微波MLCC的精度要求高于常規MLCC，需要專用的設備對射頻微波MLCC進行精確測試分選；射頻微波MLCC需要使用阻抗分析儀等專門設備測試ESR等射頻性能，使用專門測試系統在高頻大功率條件下測試射頻擊穿電壓、額定射頻電流的參數。

想了解更多MLCC行業發展現狀和前景的相關內容，可關注中研網《2024-2029年MLCC產業現狀及未來發展趨勢分析報告》。
