通信模組位于物聯網產業鏈的網絡層，具有標準化和定制化的特點

• 柯壯賓 2023年5月10日 來源：中研網 664 38
• 繁體

無線通信模組主要分為非蜂窩模組和蜂窩模組。依照通信技術應用的距離，可以將無線通信技術劃分為局域和廣域無線技術，局域包含WiFi、藍牙和Zigbee等；廣域包括2/3/4/5G、NB-IoT和基于LTE與5G技術的Cat.1、eMTC標準為主，還包括Sigfox、LoRa和ZETA等第三方廠商通信技N

無線通信模組主要分為非蜂窩模組和蜂窩模組。依照通信技術應用的距離，可以將無線通信技術劃分為局域和廣域無線技術，局域包含WiFi、藍牙和Zigbee等；廣域包括2/3/4/5G、NB-IoT和基于LTE與5G技術的Cat.1、eMTC標準為主，還包括Sigfox、LoRa和ZETA等第三方廠商通信技術。在眾多通信技術標準中，NB-IoT和Cat.1得到了行業主流廠商的認可。NB-IoT功耗優勢較明顯，擁有更長的電池壽命，且成本低，同時NB-IoT技術的應用有待進一步完善。Cat.1是基于現有LTE網絡的拓展應用，不需要增加額外投資，芯片和模組的成熟度更高，是現階段物聯網行業較為成熟的應用方案。NB-IoT與Cat.1技術應用各有所長，Cat.1模組傳輸速度更快、延時更短，NB-IoT模組單位成本更低。

功能上無線模組分為通信模組和定位模組。通信模組包含蜂窩類與非蜂窩類模組，蜂窩類模組又可細分為2/3/4/5G模組、用于物聯網設備的低功率廣域網（LPWAN）模組；非蜂窩類模組包含WiFi、藍牙、ZigBee模塊。定位模組是以衛星定位為主的通信模塊，負責衛星信號采集和數據傳輸作用。根據通信速率，可以將通信模組劃分為4個應用場景：無源物聯、窄帶物聯、中低速物聯和高速物聯。無源物聯指的是物聯網終端節點設備不含有電源，主要以物流、倉儲需求為主，連接數達近千億規模。窄帶物聯專門為大連接數、小數據量的物聯網應用場景準備，其具有低功耗、速率低的特點，主要在智能水表和環境監測方面應用，連接量達到百億級別。中低速物聯對傳輸速度和響應時間有一定的要求，對成本性能比要求較高，非常適合零售和家用場景使用，連接量可以達到十億級別。高速物聯對通信技術的要求極高，具備快接入、高穩定、高并發的特點，多在自動駕駛和工業互聯網領域應用。

根據中研網《2023-2028年無線通信模組行業市場深度分析及發展策略研究報告》分析，2006年以來，3gpp發布了多項4GLTE標準，其中應用較為廣泛的有Cat.1和Cat.NB1兩類技術。Cat.NB1通信速率較低，上下行速率僅能達到250kbps/170kbps，遠遠低于其他通信技術標準。Cat.NB1模組單價較為低廉，非常契合物聯網應用的場景。Cat.1傳輸速度更快，上下行速率能夠達到5.2Mbit/s與10.3Mbit/s，能夠滿足中低速物聯網業務的應用，相較于Cat.NB1模組，其單價較高、連接規模較小。

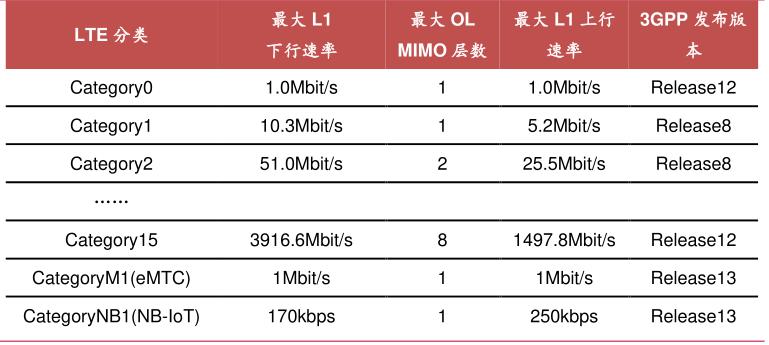

圖表：3GPP關于4GLTECat.X的定義（截至Release13）

通信模組位于物聯網產業鏈的網絡層，具有標準化和定制化的特點。以芯訊通（SIMCOM）7600系列的4G模組為例，該模組主要由電源芯片、基帶、閃存、射頻收發器和高、中、低頻信號放大器構成。作為低功耗的智能無線通信模組，其內置的基帶芯片能夠實現WiFi和藍牙通信、GNSS衛星定位功能，射頻收發器的集合使該模組可以實現2/3/4G網絡通信。僅9cm2、5.7g的通信模組，便可以同時實現4G、WiFi、藍牙、衛星定位功能，單位成本僅10元左右。
各類芯片占據了通信模組的主要成本。其中基帶芯片成本占比為28.54%，射頻芯片占比為28.09%，存儲芯片占比為19.20%，芯片占比合計75.83%。剩余成本中，多種分立器件占據8.57%，PCB成本占比7.10%，結構件及其他占比1.99%。

通信模組結構以主芯片和射頻為主，可以實現最為基礎的數據傳輸功能。通信模組設備中還可以整合天線、控制器（MCU）、傳感器、GNSS定位芯片、SIM/USIM等單元，滿足用戶多元化的需求，實現通信模組在細分領域的應用。以移遠通信車規級模組為例，其整合了5G模塊，支持5G獨立組網（SA）和非獨立組網（NSA）模式。其向后兼容2/3/4G網絡，在沒有5G信號的地區也可以實現穩定的網絡連接。該模組還具備多輸入多輸出（MIMO）技術，能夠改善通信質量。同時，該模組也支持GNSS衛星定位功能，可以接收GPS/GLONASS/BeiDou/Galileo等多種衛星信號，定位精度和連續性得到了更為充分的保障。

產業政策推動多家大廠布局物聯網領域

2010-2022年，多項政策推動物聯網發展

物聯網產業支持政策密集出臺，推動行業發展向前。2010年《政府工作報告》首次提及物聯網，自此已累計出臺三十余項政策支持物聯網產業發展。其中較為重要的有：2012年《“十二五”物聯網發展規劃》提出2020年物聯網行業市場規模要達到10000億人民幣；2013年國務院和工信部印發《物聯網發展專項行動計劃》；2016年國務院印發《“十三五”國家戰略性新興產業發展規劃》多次強調了要加快物聯網行業的應用和發展；2020年工信部發布《關于深入推進移動物聯網全面發展的通知》提出了移動物聯網與垂直產業融合標準；2021年《5G應用“揚帆”行動計劃（2021-2023年）》、《物聯網新型基礎設施建設三年行動計劃》。近兩年來，工信部、商務部連續印發多份針對具體行業物聯網發展支持政策，推動物聯網應用的普及。

世界主要國家物聯網市場規模持續擴大

中國物聯網市場規模持續擴大，預計未來仍有望保持20%以上增長。據中商情報網引用弗若斯特沙利文數據，2021年中國物聯網市場規模為29232億元，預計2022年中國物聯網市場規模將達到34757億元，2016-2022年市場規模的CAGR為24.98%。

物聯網行業發展成為全球焦點，世界主要國家均給予政策支持。美國、歐盟、日本和韓國在2009年前后均提出了物聯網行業發展計劃，隨后各國又頒布多項法案，推動本國物聯網行業發展。

全球物聯網市場空間廣闊，市場規模增長穩定。據Statista網站統計，2021年全球物聯網市場規模為2131億美元，同比增長17.41%。預計2021-2030年，全球物聯網市場規模增長191.69%，達6216億美元，CAGR為12.63%。
知名科技企業積極布局物聯網行業，華為、微軟、谷歌、軟銀等眾多科技巨頭參與物聯網行業。科技巨頭通過并購、產業合作等多種方式，快速進行重點行業和物聯網產業關鍵節點的布局。隨著科技巨頭在物聯網領域的投入，將會帶動相關產業鏈發展，其中具備較多投資機會。

中國物聯網產業鏈支撐層、平臺層和應用層價值量較大。2019-2020年物聯網支撐層、平臺層和應用層合計市場規模分別為13553億元、16597億元，占整個物聯網產業規模為77.2%和77.5%。未來支撐層、平臺層和應用層市場規模將進一步擴大

物聯網下游應用領域廣泛，產業鏈應用層與各行各業深入融合。物聯網產業鏈應用層可以主要分為三個領域：公共領域、生產領域、生活領域。公共領域對應G端服務市場，包括醫療、交通、能源、基建、教育、安防等領域。生產領域以B端市場為主，包括車聯網、智慧工業、智慧物流、智慧零售、智慧農業和智能地產等。生活領域以C端市場為主，包括智慧家居、智能穿戴和智慧樓宇等。
