一、去膠及熱處理設備行業簡介

在半導體前段制造中，其流程包括清洗、氧化、涂膠、光刻、顯影、刻蝕、離子注入、去膠、薄膜沉積和CMP。

去膠即刻蝕或離子注入完成之后去除殘余光刻膠的過程。去膠工藝類似于刻蝕，操作對象是光刻膠。去膠工藝可分為濕法去膠和干法去膠，濕法去膠工藝使用溶劑對光刻膠等進行溶解，干法去膠工藝可視為等離子刻蝕技術的延伸，主要通過等離子體和薄膜材料的化學反應完成，目前主流工藝是干法去膠。

這里的去膠及熱處理設備主要是指在半導體前段制造，用于去膠和熱處理的相關設備。

在光刻工藝中，晶圓表面被均勻覆蓋光刻膠薄層后在光刻機中進行曝光。在光刻機曝光下改變了化學性質的光刻膠在顯影步驟中被清除，光刻圖形相應完成至光刻膠層的轉移。光刻膠層上的圖形進一步通過刻蝕、離子注入等工藝被轉移到晶圓表面后，通過去膠工藝將晶圓表面剩余光刻膠進行完全清除，從而避免對后續集成電路芯片制造工藝效果的影響。干法去膠工藝可視為等離子刻蝕技術的延伸，主要通過等離子體和薄膜材料的化學反應完成，是目前的主流工藝。

二、去膠工藝簡介

1、濕法去膠

濕法去膠是將帶有光刻膠的晶圓片浸泡在適當?shù)挠袡C(jī)溶劑中溶解或者分解光刻膠，將晶圓表面的光刻膠去除。在濕法刻蝕前，光刻膠的表面都經過了表面加固處理，這使得光刻膠在大部分去膠液中都不溶解或者很難完全溶解。這種情況下，在進行濕法去膠前還需要用等離子體去掉最上面的一層膠。濕法去膠的主要缺點是去膠周期長，容易引進無機雜質，并且操作麻煩。

2、干法去膠

干法去膠主要是等離子去膠，通常采用等離子體氧化或分解等方式去除光刻膠。

等離子去膠機是廣泛應用于去膠的設備。去膠機通過氧原子和光刻膠在等離子體環境中發生反應來去除光刻膠。光刻膠的基本成分是碳?xì)渚酆衔?，氧原子可以很快地和光刻膠反應生成一氧化碳、二氧化碳和水等，這些生成物會被真空系統抽走。干法去膠既不需要化學試劑，也不需要加溫。

干法去膠工藝中必須關注的是由于離子轟擊對晶圓片表面器件的損傷。盡管目前干法去膠技術已經得到了極大的改進，比如采用順流去膠機可以大大減少等離子體對器件的損傷，但是隨著低介電材料在工業中的廣泛應用，技術人員又面臨著新的挑戰，他們需要研發新的工藝和設備，使得在工藝生產中不會損傷非常敏感的材料，正是由于這些因素，濕法去膠工藝仍然被使用。

二、中國去膠及熱處理設備行業發展現狀

我國半導體設備的國產化進程取得了不小的進步，但是在中高端制程能力欠缺較為嚴重，在歐美聯合封鎖和打壓下，國產化成為國家和半導體行業不得已的選擇，我國半導體設備公司迎來了發展的良機。中國的半導體設備市場規模，增速將會長期高于全球半導體設備市場增速。

從中國去膠設備行業市場競爭格局來看，干法去膠設備領域的主要參與者包括屹唐半導體、稷以科技、泰仕半導體等企業。數據顯示，2023年國內去膠及熱處理設備行業市場規模約為15億美元。

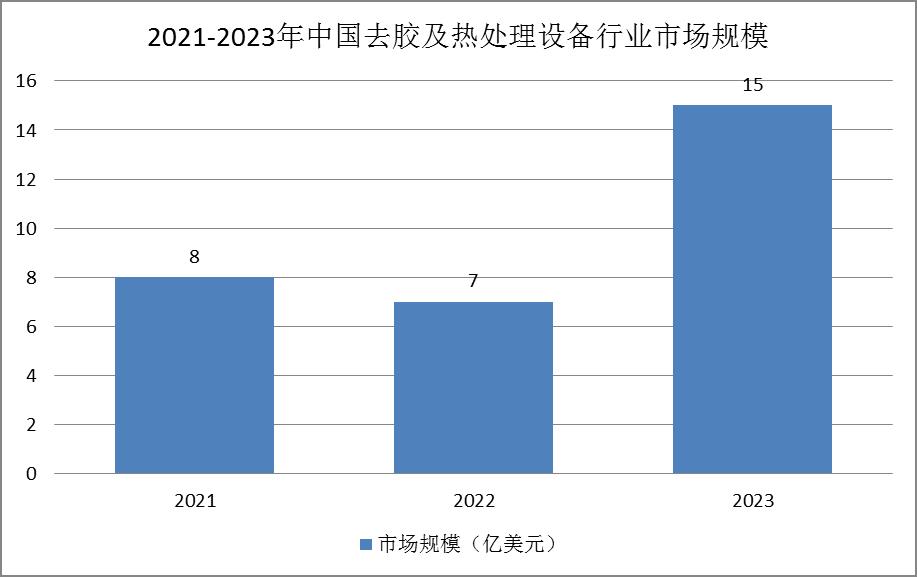

圖表：2021-2023年中國去膠及熱處理設備行業市場規模

三、中國去膠及熱處理設備行業重點廠商分析

1、屹唐半導體

北京屹唐半導體科技股份有限公司是一家總部位于北京，以中國、美國、德國為基地，全球化運營的半導體設備公司，主要從事集成電路制造中半導體晶圓處理設備的研發、生產和銷售。

2016年5月，屹唐半導體成功收購了總部位于美國硅谷的半導體設備公司Mattson，收購后，屹唐半導體主要為全球半導體芯片制造廠商提供干法去膠、干法刻蝕、快速熱處理、毫秒級快速退火等設備及應用方案，其中干法去膠、快速熱處理、毫秒級快速退火設備在各自細分領域的市場份額均處于世界前列，主要客戶涵蓋全球主要芯片制造廠商。

2、稷以科技

稷以科技成立于2015年，是一家專注于等離子體技術應用的半導體設備公司，為業內提供一流的等離子體應用整體解決方案，主要應用于化合物半導體制造、硅基半導體制造、半導體封裝、LED芯片、汽車電子等領域。公司核心團隊人員均來自國內外半導體行業領軍公司，團隊經驗豐富，在技術研發、應用、銷售以及客戶技術支持上都具備全方位的行業競爭力。
