光通信是一種光以作為信息載體進行傳輸?shù)默F(xiàn)代通信技術。常見的主要有兩種傳輸媒介不同的通信方式，分別光纖通信和大氣激光通信。大氣激光通信的傳輸媒介為空氣;而光纖通信傳輸媒介則是光纖。由于低損耗光纖和在室溫下能持續工作的DH(雙異質結)半導體激光器的發明，促

光通信是一種光以作為信息載體進行傳輸?shù)默F(xiàn)代通信技術。常見的主要有兩種傳輸媒介不同的通信方式，分別光纖通信和大氣激光通信。大氣激光通信的傳輸媒介為空氣;而光纖通信傳輸媒介則是光纖。由于低損耗光纖和在室溫下能持續工作的DH(雙異質結)半導體激光器的發明，促進了光纖通信的實際應用。

光通信器件是光通信產業的上游產業，屬于光通信系統基礎和核心部分，主要分為有源器件和無源器件兩種，光通信器件的經濟性、可靠性和先進性決定了整個光通信網絡系統的技術水平和競爭力。

1975年后，發達國家逐漸開始發展光器件產業，中國比國外約晚5年才形成光器件產業，但中國的起步不算晚，國家光纖通信發展初期科研和工程的需要有源器件和無源器件已能夠滿足。目前，我國光通信器件產業為全球光器件產業中最為活躍的市場，約占五分之一的全球市場份額。然而不容樂觀的是，我國光通信產業雖然規模大，但是競爭力不強，主要靠低價格優勢生存，光通信產業鏈整體不均衡，尤其是在產業鏈源頭的光器件及芯片產業方面力量薄弱，隨著信息化時代的推進，我國由于各方面因素制約，在核心技術和高端產品方面與國際先進水平的差距日益突出。我國光通信器件廠商以民營中小企業為主，大多沒有其他業務支撐，規模普遍較小，企業群體不夠強壯。

我國光通信器件市場規模在近幾年與全球保持相同的增長趨勢，中國光通信器件市場約占全球25%～30%左右的市場份額。然而，盡管我國擁有全球最大的光通信市場、優質的系統設備商，但是我國光通信器件行業在全球所占份額與現有資源并不相匹配。2017-2019年，中國光通信器件行業市場規模以10%左右的增速不斷增長，2019年規模達31.6億美元。

根據中研普華研究報告《2020-2025年光通信器件市場現狀調查及供需格局分析預測報告》統計分析顯示：

一、2019年光通信器件行業發展?fàn)顩r分析

根據咨詢機構Ovum數據，2015—2021年，全球光通信器件市場規?？傮w呈增長趨勢。其中，電信市場和數據通信市場對光通信器件的需求保持穩定的增長，而接入網市場需求趨穩。與設備、光纖光纜市場相比，光通信器件領域還處在充分競爭時代，由于很多光通信器件企業都是在某一細分領域精耕細作，造成了廠商眾多、集中度低的市場格局，市場份額也相對分散。

我國光通信器件市場規模在近幾年與全球保持相同的增長趨勢，中國光通信器件市場約占全球25%～30%左右的市場份額。然而，盡管我國擁有全球最大的光通信市場、優質的系統設備商，但是我國光通信器件行業在全球所占份額與現有資源并不相匹配。

我國光通信器件廠商以民營中小企業為主，大多沒有其他業務支撐，規模普遍較小，企業群體不夠強壯，在自主技術研發和投入實力方面相對較弱，主要集中在中低端產品的研發、制造上，核心基礎光通信器件研發生產能力薄弱。

從市場占比分析，中國企業實力偏弱，全球光通信器件市場占有率前十名企業中僅有一家中國企業。

根據行業供給情況給出的光收發模塊、光芯片、電芯片國產化率測算數據，10Gb/s速率的光芯片國產化率接近50%，25Gb/s及以上速率的國產化率遠遠低于10Gb/s速率的產品，國內供應商除了可以提供少量的25Gb/sPIN器件和APD器件外，25Gb/sDFB激光器芯片則剛剛完成研發。25Gb/s速率模塊使用電芯片基本依賴進口。

二、2019年中國光通信器件行業發展動態

共建共享是5G網絡建設的必然選擇，繼中國電信與中國聯通合作之后，2020年5月20日中國移動宣布與中國廣電進行5G合作，全國將建成2張5G網絡。

DRAN場景下光纖直驅CRAN場景下xWDM成為主流

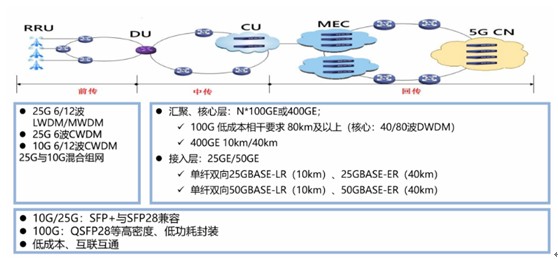

圖表：5G承載技術方案及產業

資料來源：中國電信研究院

在5G承載技術方案與產業研究方面。5G回傳的方案相對統一，接入層是25G、50G為主，在建設初期，5G的帶寬和容量尚未擴大，25G第一級回傳基本滿足需求，隨著網絡規模的擴大和網絡的集中，將來50G、100G將會在接入層出現。在匯聚層和核心層，當前以100G為主，隨著網絡規模的擴大和網絡的集中，到未來可能會到400G，甚至可能會用波分的技術去提升容量。

在5G前傳方面存在幾種技術，最成熟的CWDM是發展最早且最成熟的，它可以支持6波，LWDM/MWDM支持12波25G，并可以進一步節省光纖。對于光模塊來說，前傳25G/10G的接口是兼容的，這方面技術也非常成熟。對100G來說需要高密度及低功耗的封裝，比如SFP28。5G建設的整體要求需要達到低成本且互聯互通，互聯互通本質上也是進一步降低成本。

共建共享的模式下，CRAN將成為主要應用場景。CRAN具備以下幾種優勢：

一、CRAN方式相對DRAN可減少末端機房及傳輸設備需求，節省站址獲取、機房租金及傳輸成本，理論上集中度越高效果越明顯;

二、由于DU集中放置便于統一維護，因此在建設成本和維護成本上較DRAN有一定優勢，CRAN將成為5G建設的主要部署模式;

三、同時CRAN方式可實現DU的池組化或云化，實現基帶資源的共享和多站間的業務協同。因為CRAN對前傳光纖消耗較較大，xWDM將成為主流。

舉例電信聯通共建共享分析，當共建共享后，100M變?yōu)榱?00M，站型從S111升級為S222，也就是說，3.5GHz載頻的前傳需求光模塊從3個25G變成6個25G。隨著5G的發展，將來會引入更多10G前傳接口需求。在頻譜為3.5GHz200MHz+2.1GHz下，將用到6個25Gb/s+3個10Gb/s(單錨點)或6個25Gb/s+6個10Gb/s(雙錨點);將來3.5GHz200MHz+2.1GHz+1.8GHz的頻譜中，將采用6個25Gb/s+4個/8個10Gb/s。

面向DRAN的應用場景下，光模塊的傳輸為傳輸距離較短使光纖成本的敏感度降低，因此， 25Gb/sBiDi方案是比較靠譜的方案。2018年開始，25Gb/sBiDi的技術已經深入研究并制定標準。該方案內部采用DML+PIN的方式，成本較低且支持工溫，可靠高等優勢，產業走向成熟，多廠商支持且可互聯互通。

面向CRAN的應用場景時，光纖直驅對光纖的消耗則太大，不具優勢。對于CRAN的解決方案有幾種。無源CWDM方案是最成熟的，采用DML+PIN的方式。無源CWDM方案的優勢為方案簡單，無溫控(TEC)，成本低;4波CWDM在數據中心有海量應用，6x10GCWDM方案在4G前傳有應用，產業鏈成熟;支持100MHz載頻的單站單纖。近期，在中國移動各省公司和電信集團集采推動下，出貨量達到幾十萬，價格下降快。

3通道25GCWDM更經濟6通道25GLWDM更具性能優勢

無源CWDM方案面臨以下幾個問題：1.面向共建共享的200MHz載頻，需要2芯/2套系統;2.維護余量不足;3.產品合格率壓力;4.環境高低溫考驗。CWDM從3*25G升級支持6*25G可選方案中，方案一：C-band，需要高成本EML+PIN方案，成本較高，暫不可行。方案二：利用環形器，采用同波方案，在現有CWDM6波基礎上，擴展支持12波，但將面臨插損指標，反射影響及產業鏈支持不足三大挑戰。

除此之外，業界正在研究的單纖12×25WDM前傳三種方案為：由中國移動主導，產業封閉的MWDM(中等波分復用)方案;中國電信+信通院聯合牽頭，產業開放的LWDM(細波分復用);中國聯通主導的G.Metro(DWDM密集波分復用)，三種方案各具特點。

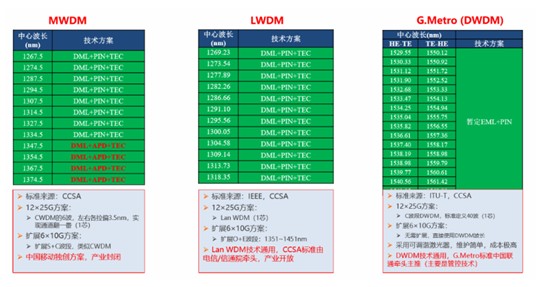

圖表：業界正在研究的單纖12*25WDM前傳三種方案

資料來源：中國電信研究院

MWDM(中等波分復用)方案技術：采用在CWDM的6波基礎上，左右各拉偏3.5nm，光模塊方案采用低成本DML+PIN/APD+TEC(溫控)，成本偏高，合分波采用TFF(薄膜濾波)實現。目前該方案的產業現狀上，擴展支持10G通道的方案未明確，理論上講可利用現有產業鏈擴展3通道10G或再定制擴展6通道10G。

LWDM(細波分復用)技術：工作波長位于零色散點附近，色散代價小(<1dB)，可擴展性好;光模塊采用低成本DML+低成本PIN+TEC(溫控)，25G光模塊成本高于CWDM;合分波采用TFF(薄膜濾波)實現。從中國電信目前進展來看，該方案光模塊樣品已完成研發，至今已完成7個光模塊廠商、5個復用器/解復用器廠商樣品測試。LWDM性能優異，部分廠商的CWDM的長波長色散代價較大，有待進一步優化。為匹配5G建設要求，LWDM最早下半年可集采和規模應用。

G.Metro(DWDM密集波分復用)方案：采用100GHz(0.8nm)波長間隔DWDM技術，采用單纖雙向結構，前20波與后20波間隔700GHz，光模塊采用高成本EML+低成本PIN+TEC(溫控)，采用AWG實現合分波。該方案采用高成本可調諧EML+TEC+PIN方案，技術方案可行，但目前在產業現狀面臨成本壓力較大。

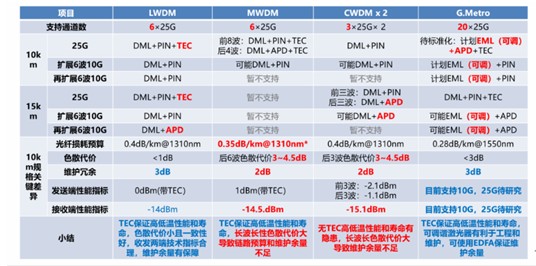

圖表：6通道25G前傳方案綜合比較

資料來源：中國電信研究院

綜合來看， DRAN前傳距離短，一般采用光纖直驅，推薦采用BiDi。CRAN場景下前傳距離長，由于光纜的資源有限，新建光纜的成本高，建設周期長，一般采用WDM技術。而對于3通道25G，CWDM更經濟，對于6通道25G，LWDM具有性能優勢。

前傳光模塊需求以CWDM為主TFF需求巨大

截至2020年3月底，三大運營商共在全國開通5G基站約20萬個。中國移動累計開通超過9萬個，中國電信累計開通7.5萬個(自建5萬個)，中國聯通累計開通6萬個(自建4.9萬個)，中國廣電正在全國40個大中型城市建設基于700MHz頻段的5G網絡。根據三大運營商2020年的5G建設計劃，全國共將建成50萬個基站數。根據第三方預測：5G基站5年建設600-700萬個。

談到5G對光模塊的需求，前傳方面涉及到多種技術。

當前DRAN場景下BiDi是很明確的，而CRAN的場景下，以CWDM為主，將來有可能為LWDM或CWDM，主要看產業的發展與成本?；貍鞣矫?，主要第一級回傳或接入層主要為25G、50G，匯聚及往上可能采用100G，主要采用低成本相干技術，要求80km及以上，將來可能采用400G。

5G對復用/解復用器的需求方面，5G主要部署模式為CRAN，其前傳以xWDM為主?，F(xiàn)有方案以CWDM、LWDM、MWDM為主，不管哪種方案都需要采用TFF濾波片實現，市場對TFF的需求巨大。
